ゲームボーイに第二の人生を歩ませる

6
コメント
1:   2016/04/28(木) 20:12:41.669 ID:jZsNj61i0
no title


候補者はこの方達です

fd93f779

関連記事:補助犬 「同伴拒否」6割 飲食店やタクシー

ノートに「タヒね」「学校来るな」と落書きされたので、そのページを破って教室の掲示板に張っておいた結果wwww

【話題】東京駅の床に謎のマークを発見。調べてみたら●●現場だった…

ファミレスで。店員「あちらのお客様が払ってくれるからと言われまして…」俺「え?」同僚「またか…」俺「」

【驚愕】マンホールを開けたら、内部に秘密の部屋が…

2016卒の新入社員だけど会社嘘つきすぎだろwwwwwwwwwwww

なんでなの?!日本人は韓国車を買わない・・・中国ではバカ売れなのに!!!!!!!!

仕事が退屈に感じたフランス人、とんでもない方法で解決しようとするwwwwwwww
3:   2016/04/28(木) 20:13:39.225 ID:n6v93caY0
爆弾作るつもりだろうから通報しといた

4:   2016/04/28(木) 20:15:08.164 ID:2P5NXv300
防弾チョッキ

5:   2016/04/28(木) 20:16:04.302 ID:jZsNj61i0
no title


画面の状態まだマシなこの1台をバラした

7:   2016/04/28(木) 20:18:42.062 ID:jZsNj61i0
no title


画面に汚れはないけど
古いゲームボーイによくある画面の縦線が

8:   2016/04/28(木) 20:19:20.668 ID:CPZpDXbfp
で、完成したのがこれ
no title

10:   2016/04/28(木) 20:21:43.010 ID:jZsNj61i0
>>8
ほしい


no title

縦線は画面の下をハンダゴテでごしごしすると直ります

12:   2016/04/28(木) 20:23:29.636 ID:+pgGfxrJ0
素晴らしい

13:   2016/04/28(木) 20:24:07.408 ID:aHwfdvij0
中身差し替えるんじゃなくてあくまでゲームボーイでいくのか

16:   2016/04/28(木) 20:25:42.964 ID:jZsNj61i0
no title


液晶画面の裏に貼ってある反射シートを剥がす

no title


剥がした

19:   2016/04/28(木) 20:29:55.550 ID:jZsNj61i0

no title

はるばるアメリカから来たバックライト

20:   2016/04/28(木) 20:31:15.182 ID:jZsNj61i0
no title

ハンダ付けして

no title

さっき銀紙剥がした画面の後ろにIN

25:   2016/04/28(木) 20:34:20.963 ID:jZsNj61i0
no title

液晶画面には必要不可欠な偏光フィルムを入れる


no title

ちなみに90度向きを変えると白黒が反転します

26:   2016/04/28(木) 20:36:18.581 ID:jZsNj61i0
no title

基板の方にもハンダ付けしたら

no title

通電チェックして問題なし

27:   2016/04/28(木) 20:36:55.960 ID:e7XLm6ce0
すげぇ

28:   2016/04/28(木) 20:38:25.967 ID:jZsNj61i0

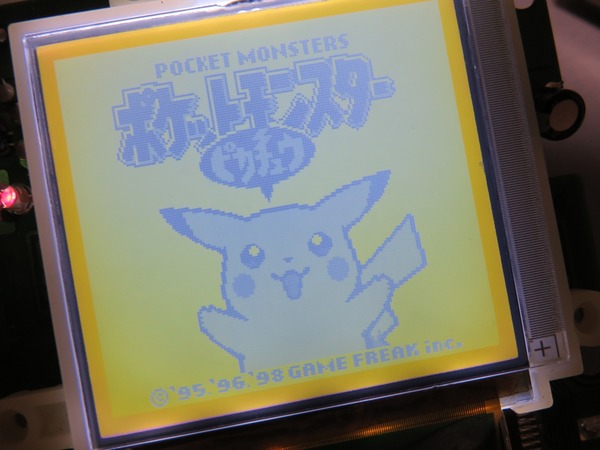

no title

バックライト化は完了

ただ画面が光ってるからちょっと白っぽくなって見づらい

29:   2016/04/28(木) 20:40:28.439 ID:jZsNj61i0
no title

そこで役立つのがこちら
自分で買っといてよくわかってないけど画面を反転するチップらしい

no title

これもハンダ付けします

30:   2016/04/28(木) 20:40:49.000 ID:3uT4+7dK0
ハードオフで108円のジャンクか

31:   2016/04/28(木) 20:41:05.794 ID:Z3K+jHfy0
こういう電子工作的なことやってみたいな
めちゃくちゃ楽しそう

34:   2016/04/28(木) 20:43:51.405 ID:jZsNj61i0
>>30
近所にハードオフ無い田舎だからジャンク価格羨ましい
リサイクルショップにゲームボーイとかあっても2000円とかするし

>>31
最近はインターネッツで調べれば先人の知恵出てくるし
俺みたいな初心者でもできるからオススメ

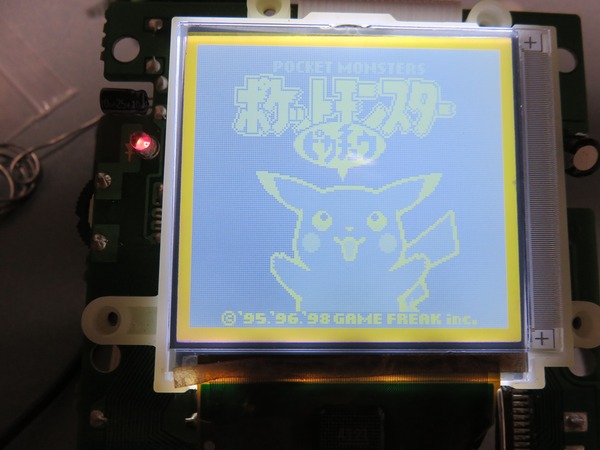

no title

無事反転されました

35:   2016/04/28(木) 20:47:12.502 ID:jZsNj61i0
さっきも書いたとおり液晶の偏光フィルムを回転させると色が反転するから
チップで反転して、更にフィルムで反転して元に戻す

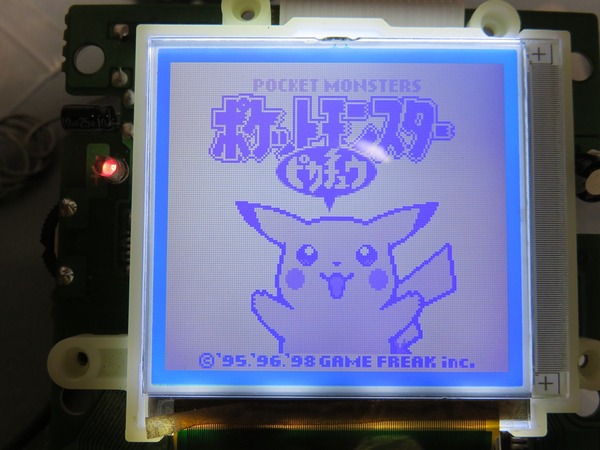

no title

それがこちら
くっきり見やすくなった

no title

さっきのと比べて見るとよく分かる
なんで反転して反転すると見やすくなるかは俺には分からん

38:   2016/04/28(木) 20:50:09.191 ID:FQRgOc/i0
こういうことできる人羨ましぃ

39:   2016/04/28(木) 20:50:12.545 ID:MTLLib6n0
ここまでは予想できる

ここからどうすんの?

41:   2016/04/28(木) 20:53:23.090 ID:jZsNj61i0
>>39
すまん特に特別なことしないから盛り上がらない

no title

外装も変えます
当時も今も大好きなスケルトンにしましょう
画面のところのパネルはガラス製を買ったからキズつきにくい

47:   2016/04/28(木) 20:56:33.099 ID:MTLLib6n0
>>41
スケルトンか
ライトがつくと綺麗だよな

40:   2016/04/28(木) 20:50:44.982 ID:jZsNj61i0
no title

反転状態がデフォルトになったから電源切ってもずっと黒い

45:   2016/04/28(木) 20:56:05.761 ID:jZsNj61i0
no title

中身を戻していく

no title

外装に黒ボタンがついてたけど元のあずき色を使う

no title

no title

外装変更も完了

46:   2016/04/28(木) 20:56:09.144 ID:pJpL5P30M
電源もリチウムイオンバッテリーにしろよ

52:   2016/04/28(木) 21:02:42.083 ID:jZsNj61i0
>>46
出先でも買える乾電池のほうが便利じゃん?
今のところ出先に持っていく予定はないけど

no title

ここにしましょう

no title

穴を開けてこんな感じ

50:   2016/04/28(木) 20:59:45.854 ID:jZsNj61i0
もう一つ
イヤホンジャックを増やします
no title


プロサウンド化と呼ばれていて、もともとのイヤホンジャックより音が綺麗になるらしい

51:   2016/04/28(木) 21:01:07.701 ID:TyDcDKHR0
昔読んでた雑誌にこんな感じのコラムがあったな
懐かしい

53:   2016/04/28(木) 21:03:33.499 ID:+pgGfxrJ0
なんか画面かなり青っぽくない?
写真だとこう写るってだけ?

57:   2016/04/28(木) 21:06:34.775 ID:jZsNj61i0
>>53
画面は実物も青いね
白のバックライト注文したけどこの色だから多分液晶自体の色だと思う


no title

ボリュームダイヤルの近くに配線します

no title

no title

イヤホンジャック増設も終わり

54:   2016/04/28(木) 21:03:51.843 ID:JXzxUU5Ya
すげえな

56:   2016/04/28(木) 21:05:54.168 ID:NXCbzNku0
アドバンスじゃ無いけどSP化みたいなもんか

58:   2016/04/28(木) 21:09:04.853 ID:jZsNj61i0
no title

no title

これで完成!


no title

no title

no title


もともとと比べるとこう
かなり見やすい

61:   2016/04/28(木) 21:10:35.970 ID:aHwfdvij0
電池そのままなんだよな
バックライト分消費やばそう

64:   2016/04/28(木) 21:16:08.555 ID:fBkmX2sL0
ゲームボーイって20年ぐらい前に発売だっけ?
今の機器と比べると部品がアキシャル使ってるしスカスカなのが隔世の感がある

66:   2016/04/28(木) 21:17:37.382 ID:LBiMXJlG0
で、これいくらなの?

68:   2016/04/28(木) 21:19:54.064 ID:jZsNj61i0
>>66
バックライトつけるだけなら2000円ちょい

67:   2016/04/28(木) 21:18:51.461 ID:jZsNj61i0
no title

スケルトンっていいよね

69:   2016/04/28(木) 21:21:22.019 ID:jZsNj61i0
no title

ゲームボーイっていいよね

73:   2016/04/28(木) 21:22:28.075 ID:NXCbzNku0
コレクターワロス

78:   2016/04/28(木) 21:44:42.724 ID:kZgxsNlU0
何気に真ん中にゲームボーイLight置いてるな
改造したやつとLightと比べてみて

80:   2016/04/28(木) 21:55:47.806 ID:jZsNj61i0
>>78
すまん遅くなった
no title


久しぶりにライトの方起動したけど思ってたより暗かった
もしかすると有機EL劣化したのかも

81:   2016/04/28(木) 22:07:42.759 ID:nULLgXQi0
6つの金貨懐かしい

82:   2016/04/28(木) 22:09:13.504 ID:TyDcDKHR0
音は実際どうなん?

83:   2016/04/28(木) 22:11:59.927 ID:jZsNj61i0
>>82
後付のほうが音量は少し小さいけどクリアだね
あとはボタン押した時とかにノイズが少ないそうです

55:   2016/04/28(木) 21:04:20.390 ID:6TiXakjq0
